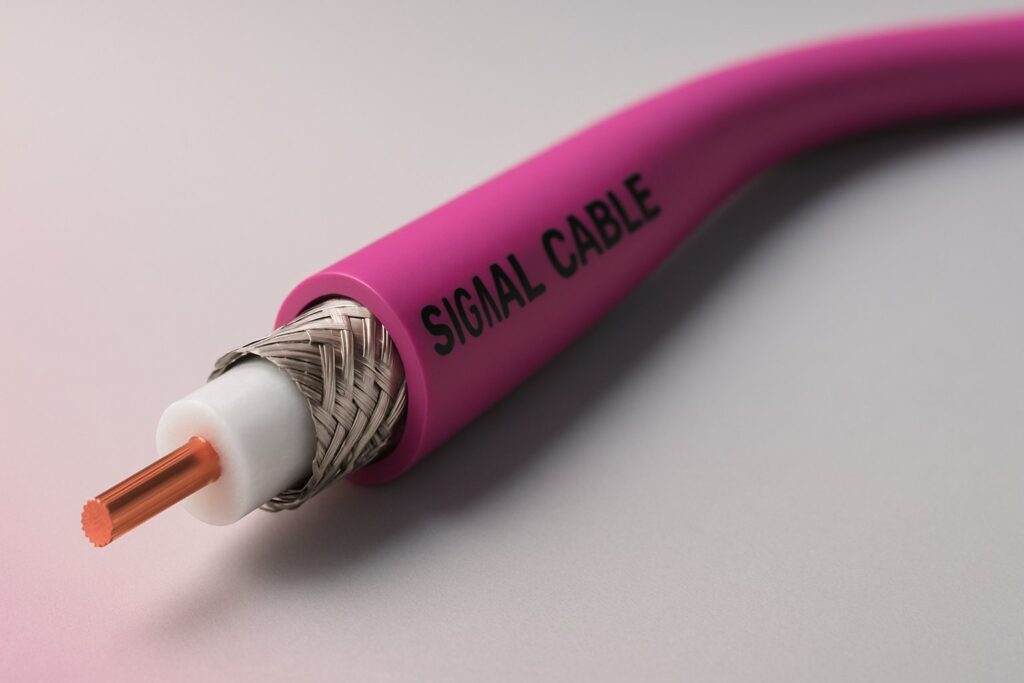

Wat is een signaalkabel en waarom het veel meer is dan alleen een draad
Wanneer je je afvraagt wat is een signaalkabel, kom je online vooral korte en oppervlakkige definities tegen. Maar een signaalkabel is in de praktijk veel interessanter én bepalender voor de kwaliteit van je audio, video, netwerk of besturingssignalen dan veel mensen denken. Het verschil tussen een goede en een matige signaalkabel merk je soms niet meteen, maar bij storingen, ruis, verkeerd afgeschermde leidingen of onverwachte vertragingen blijkt die kabel ineens het hart van je installatie te zijn. Daarom duiken we in dit artikel dieper in de techniek, de ontwerpkeuzes en de praktische toepassingen. Je krijgt inzichten die je helpen om betere beslissingen te nemen, of je nu een home studio bouwt, een robotarm aanstuurt of een betrouwbare verbinding in je kantoor wil – iets wat we ook bij Byteway.nl vaak in de praktijk tegenkomen.
In het kort:
Een signaalkabel transporteert informatie, geen vermogen, en is ontworpen om ruis en interferentie te minimaliseren.
Er zijn analoge en digitale varianten, elk met andere eigenschappen en gevoeligheden.
Af shielding, impedantie en connector-keuze bepalen in grote mate de kwaliteit van je verbinding.
De manier waarop je een signaalkabel legt, is soms belangrijker dan welke kabel je koopt.
Met een eenvoudig stappenplan kun je de juiste signaalkabel voor jouw situatie selecteren.
Hoe een signaalkabel informatie transporteert
Een signaalkabel lijkt simpel: twee of meer geleiders die een signaal doorgeven. Maar onder de isolatie gebeurt meer dan je zou verwachten. Een signaal is in de basis een spanning of stroom die verandert in de tijd. De kabel moet die veranderingen zo nauwkeurig mogelijk doorgeven. Bij analoge signalen gaat het om elke nuance in het golfpatroon, terwijl digitale signalen vooral scherpe overgangen tussen hoog en laag vereisen. Een goede signaalkabel zorgt dat die veranderingen onderweg niet vervormen.
Wat veel mensen niet weten, is dat een signaalkabel eigenlijk een klein elektrisch circuit vormt met een eigen impedantie. Als de bron, kabel en ontvanger niet goed op elkaar zijn afgestemd, krijg je reflecties of demping. Vooral bij digitale signalsnelheden of lange kabeltrajecten kan dat problemen geven. Dit verklaart waarom een kabel die prima werkt op vijf meter ineens storing geeft op twintig meter.
Soorten signaalkabels en hun specifieke functies
Er bestaan talloze soorten signaalkabels, maar ze vallen grofweg in drie categorieën.
De eerste categorie is de analoge signaalkabel, zoals audio-interlinks, microfoonkabels en sensorkabels in machines. Deze zijn gevoelig voor ruis, omdat elk buitenstoortje direct invloed heeft op het signaal. Een goede afscherming is hierbij essentieel.
De tweede categorie bestaat uit digitale signaalkabels zoals HDMI, USB, Ethernet en DMX. Deze kabels geven digitale pulsen door die relatief minder gevoelig zijn voor ruis, maar juist problemen krijgen wanneer de signaalovergangen vervormen. Dat gebeurt bij slechte afscherming of wanneer de impedantie niet klopt.
De derde categorie omvat industriële signaalkabels voor besturing en data-overdracht in machines. Deze zijn vaak ontworpen voor extreme omstandigheden: trillingen, buigcycli, elektromagnetische velden en olie- of chemicaliënblootstelling.
Ook interessant
Waarom afscherming cruciaal is in een signaalkabel
Zodra je kijkt naar wat is een signaalkabel in relatie tot afscherming, begrijp je sneller waarom er zoveel kwaliteitsverschil bestaat. Afscherming is bedoeld om elektromagnetische storingen buiten te houden. Afhankelijk van de omgeving kies je voor een folie-afscherming, een gevlochten mantel, of een combinatie van beide.
Een folie-afscherming is licht, goedkoop en werkt goed tegen hoge frequenties. Een gevlochten mantel is sterker en effectiever tegen lage frequenties. In industriële omgevingen of audio-opstellingen waar je veel voedingen of motoren hebt, werkt een combinatie van folie én vlecht het best.
Bij Byteway.nl merken we dat veel problemen worden veroorzaakt door signaalkabels die qua afscherming onvoldoende zijn voor de omgeving waarin ze liggen. Een kabel die perfect is in een thuisstudio, kan totaal ongeschikt zijn in een ruimte vol zware apparatuur.
De invloed van impedantie op signaalkwaliteit
Impedantie lijkt voor veel mensen een abstract begrip, maar bij signaalkabels bepaalt het of een verbinding stabiel blijft. Een kabel die ontworpen is voor een impedantie van bijvoorbeeld 75 ohm (zoals bij coax-video) moet worden gebruikt in een 75-ohm-systeem. Doe je dat niet, dan ontstaan reflecties die het signaal kunnen vervormen.
Digitale protocollen zoals Ethernet zijn extreem gevoelig voor impedantievariatie. Daarom staat er op Ethernet-kabels een strikte classificatie, zoals Cat5e, Cat6 of Cat7. Die categorieën beschrijven signaleringscapaciteit, afscherming en maximale frequenties.
Wat veel mensen niet weten, is dat zelfs de manier waarop je een kabel buigt of vastklemt, invloed kan hebben op de effectieve impedantie. Als je een kabel te strak buigt, pers je de geleiders dichter op elkaar. Dat is vaak net genoeg om ruis of packet loss te veroorzaken bij hoge snelheden.
"Een signaalkabel leg je nooit daar waar je een storing niet kunt veroorloven."
Praktische toepassingen waarin een signaalkabel bepalend is
Signaalkabels kom je overal tegen, vaak zonder dat je het doorhebt. Denk aan audioverbindingen, netwerkbekabeling, beveiligingssystemen, robots, sensoren in een fabriek, videodisplays of domotica-installaties. Elk van deze toepassingen vraagt net iets anders van een signaalkabel.
Wat veel mensen onderschatten, is dat storingen in signaalkabels niet altijd continu optreden. Vooral bij industriële systemen treden problemen soms alleen op wanneer een motor aanslaat of een pomp begint te draaien. Dat komt doordat de elektromagnetische omgeving dan tijdelijk verandert. De oorzaak lijkt dan willekeurig, terwijl het in werkelijkheid aan de kabelkwaliteit of routing ligt.
Een stappenplan om de juiste signaalkabel te kiezen
Om te voorkomen dat je verkeerde keuzes maakt, helpt een helder stappenplan.
Stap 1: bepaal het type signaal
Gaat het om analoge audio, digitale data, een besturingssignaal of video-overdracht? Elk type heeft eigen eisen. Door eerst het signaal te definiëren, vallen veel opties automatisch af.
Stap 2: beoordeel de omgeving
Komt de kabel langs voedingen, motoren of andere storingsbronnen? Ligt hij binnen of buiten? Wordt hij vaak bewogen? De omgeving bepaalt welke afscherming of mantelkwaliteit je nodig hebt.
Stap 3: controleer de vereiste impedantie
Bij digitale protocollen of coax-kabels is dit essentieel. Controleer specificaties van zowel bron als ontvanger om mismatch te voorkomen.
Stap 4: kies de juiste connectoren
Een goede kabel met slechte connectoren is als een luxe auto met versleten banden. Denk aan vergulde connectoren voor audio, RJ45-varianten voor Ethernet, of locking-mechanismen voor professionele audio-opstellingen.
Stap 5: bepaal de maximale lengte
Een signaalkabel die perfect werkt op drie meter kan falen op vijftien meter. Check daarom altijd de maximale aanbevolen kabelafstand voor je protocol.
Stap 6: plan de routing zorgvuldig
Zelfs de beste signaalkabel kan storing krijgen wanneer je hem langs een sterke elektromotor of bundel voedingskabels legt. Houd voldoende afstand of gebruik extra afscherming.
Ook interessant
Trends en innovaties in signaalkabeltechnologie
De techniek achter signaalkabels ontwikkelt zich net zo snel als de apparaten die erop worden aangesloten. Hogere datasnelheden vragen om betere materialen, nauwkeurigere geometrieën en geavanceerdere shielding.
Een opvallende trend is de opkomst van hybride kabels: één mantel waarin zowel voeding als signaal lopen. Dit zie je bijvoorbeeld bij camera’s met PoE (Power over Ethernet) maar ook bij industriële robots. Het voordeel is minder bekabeling, maar het vraagt extreem goede interne afscherming.
Ook zien we steeds vaker dat fabrikanten slimme signaalkabels ontwikkelen met ingebouwde sensoren die slijtage, temperatuur of signaalverlies monitoren. Bij intensieve toepassingen voorkomt dat onverwachte uitval.
Wat is een signaalkabel in relatie tot installatiekwaliteit?
De beste kabel werkt slecht als hij verkeerd wordt geïnstalleerd. Denk aan te scherpe bochten, trekken aan de kabel tijdens installatie of het gebruik van goedkope connectoren. Veel storingen worden veroorzaakt door kleine fouten zoals slecht geknepen RJ45-connectoren of te strak vastgezette kabelgoten die de isolatie indrukken.
Een andere onderschatte factor is aarding. Een signaalkabel met afscherming moet correct zijn geaard om effectief te zijn. Wanneer dat niet gebeurt, kan de afscherming zelf een antenne worden die juist storing opvangt.
Wanneer upgrade je je signaalkabels?
Het vervangen van signaalkabels is soms nodig wanneer je overstapt op snellere protocollen. Denk aan het vervangen van oude Cat5-kabels door Cat6 of Cat7 voor hogere internetsnelheden.
Maar er zijn subtielere momenten waarop vervangen verstandig is. Bijvoorbeeld wanneer je regelmatig lichte storing hoort in audio-opnames, wanneer je beeld af en toe wegvalt of wanneer je industriële sensoren onverklaarbare foutcodes geven. Een nieuwe signaalkabel lost dat vaak direct op, juist omdat kabelslijtage of interne breukjes zich grillig kunnen gedragen.
Bij Byteway.nl merken we dat veel mensen te lang wachten met vervangen omdat de storing niet constant is. Toch is een instabiel signaal meestal een teken dat de kabel intern al gedeeltelijk is beschadigd.
Veelgemaakte fouten bij het gebruik van een signaalkabel
Een veelgemaakte fout is het combineren van signaalkabels en stroomkabels in dezelfde goot. Hierdoor ontstaan magnetische koppelingen die ruis veroorzaken, vooral bij analoge signalen.
Ook zien we vaak dat mensen goedkope kabeltjes gebruiken bij dure apparatuur. Het klinkt efficiënt, maar een slechte signaalkabel beperkt de prestaties van de rest van je systeem. Verder worden kabels soms vastgezet met tie-wraps die te strak worden aangetrokken, waardoor de isolatie beschadigt en de kabel zijn voorgeschreven impedantie verliest.
Tot slot worden kabels regelmatig mooier weggewerkt dan technisch verstandig is. Een scherpe bocht achter een kast lijkt netjes, maar kan je verbinding aantasten.
De waarde van goed kabelbeheer
Goed kabelbeheer gaat verder dan netjes bundelen. Het is een investering in stabiliteit. Je voorkomt knelpunten, interferentie en schade. Wanneer je meerdere signaalkabels naast elkaar legt, is het slim om hoge-frequentiekabels zoals netwerk apart te houden van gevoelige analoge audiokabels.
Wat weinig mensen weten, is dat kabels die permanent onder spanning staan (door gewicht of knik) sneller verouderen. Door slim te plannen en kabels ruim te leggen, gaat je installatie jaren langer mee.
